Pinça ER16 BT Fixo Ø1,00 mm DIN 6499 para Porta-Pinça CNC
R$ 42,55
Pular para as informações do produto
3x de R$ 14,18 sem juros
R$ 38,29 no Pix (10% OFF)
Pinça ER16 BT Fixo Ø1,00 mm DIN 6499 para Porta-Pinça CNC
R$ 42,55
📦 Envio em até 4 dias úteis
🚚 Entregamos para todo o Brasil
🏪 Retirada disponível em São José do Rio Preto – SP

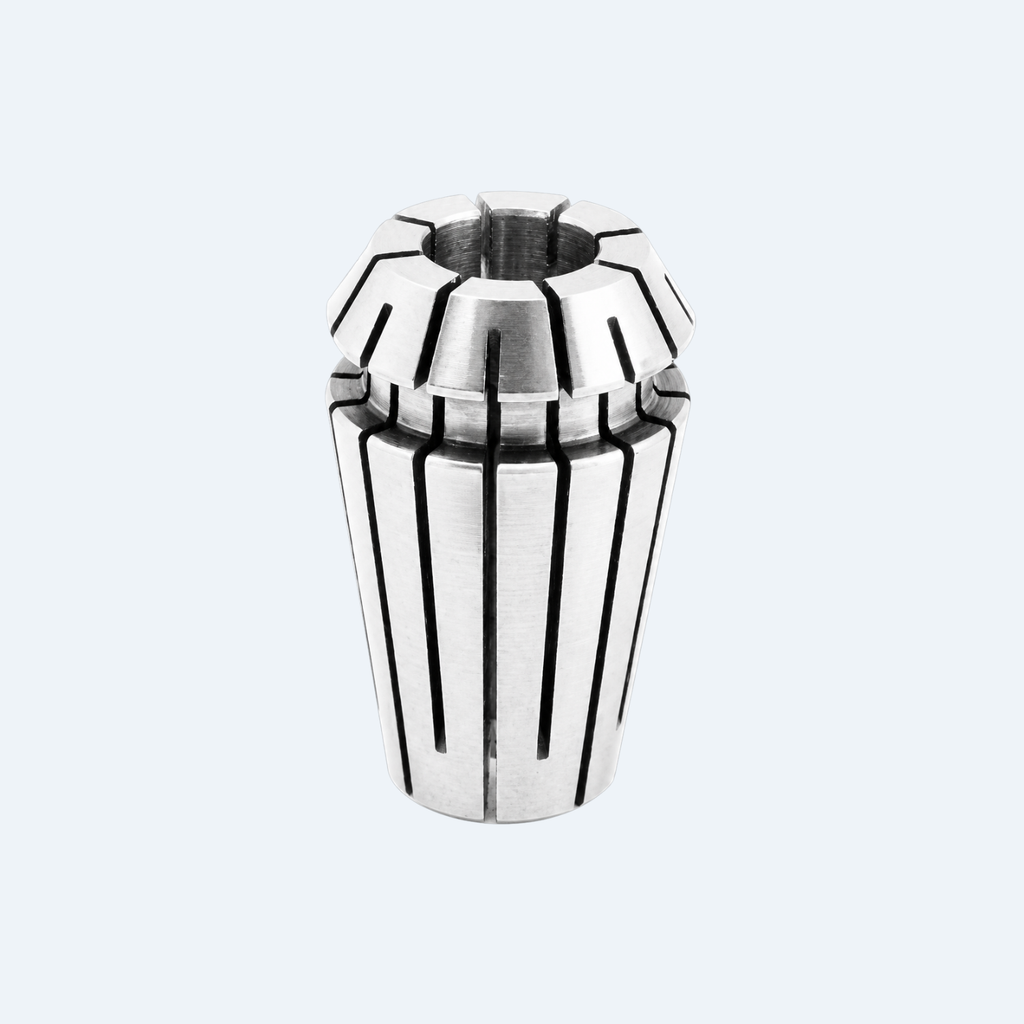

Pinça ER16 1mm BT Fixo – Fixação de Ferramentas
Características
- Pinça de precisão ER16
- Marca BT Fixo
- Diâmetro nominal de fixação: 1 mm
- Indicada para fixação de ferramentas com haste cilíndrica
- Sistema padrão ER16
- Alta precisão de fixação
- Construção compacta para utilização em mandris porta-pinça ER16
- Flexibilidade de fechamento de até 0,50 mm
- Indicada para aplicações de usinagem, fresamento, furação e outras operações com ferramentas rotativas
- Deve ser utilizada com porca e mandril compatíveis com ER16

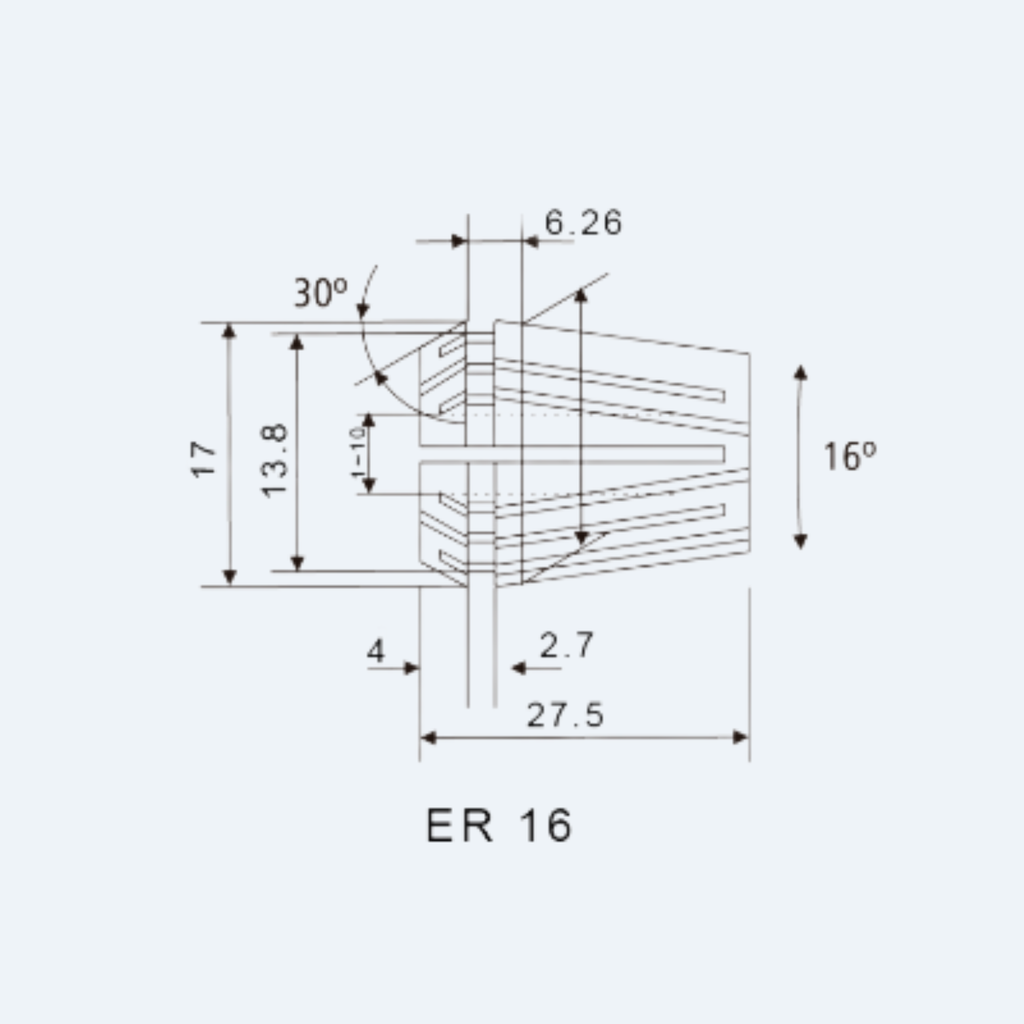

Especificações Técnicas
| Característica | Valor |
|---|---|
| Marca | BT Fixo |
| Modelo | ER16 |
| Diâmetro nominal | 1 mm |
| Faixa de fixação | 1,0 – 0,5 mm |
| D | 16 mm |
| D1 | 17 mm |
| D2 | 13,80 mm |
| L | 27,50 mm |
| L1 | 6,26 mm |
| L2 | 4 mm |
| L3 | 2,70 mm |
| Flexibilidade | -0,50 mm |
| Sistema | ER16 |
Aplicações
✔ Fixação de ferramentas com haste de pequeno diâmetro
✔ Fresas, brocas, escareadores e outras ferramentas de haste cilíndrica
✔ Centros de usinagem, fresadoras, routers CNC e máquinas equipadas com mandril ER16
✔ Indicada para operações que exigem fixação firme, concentricidade e precisão

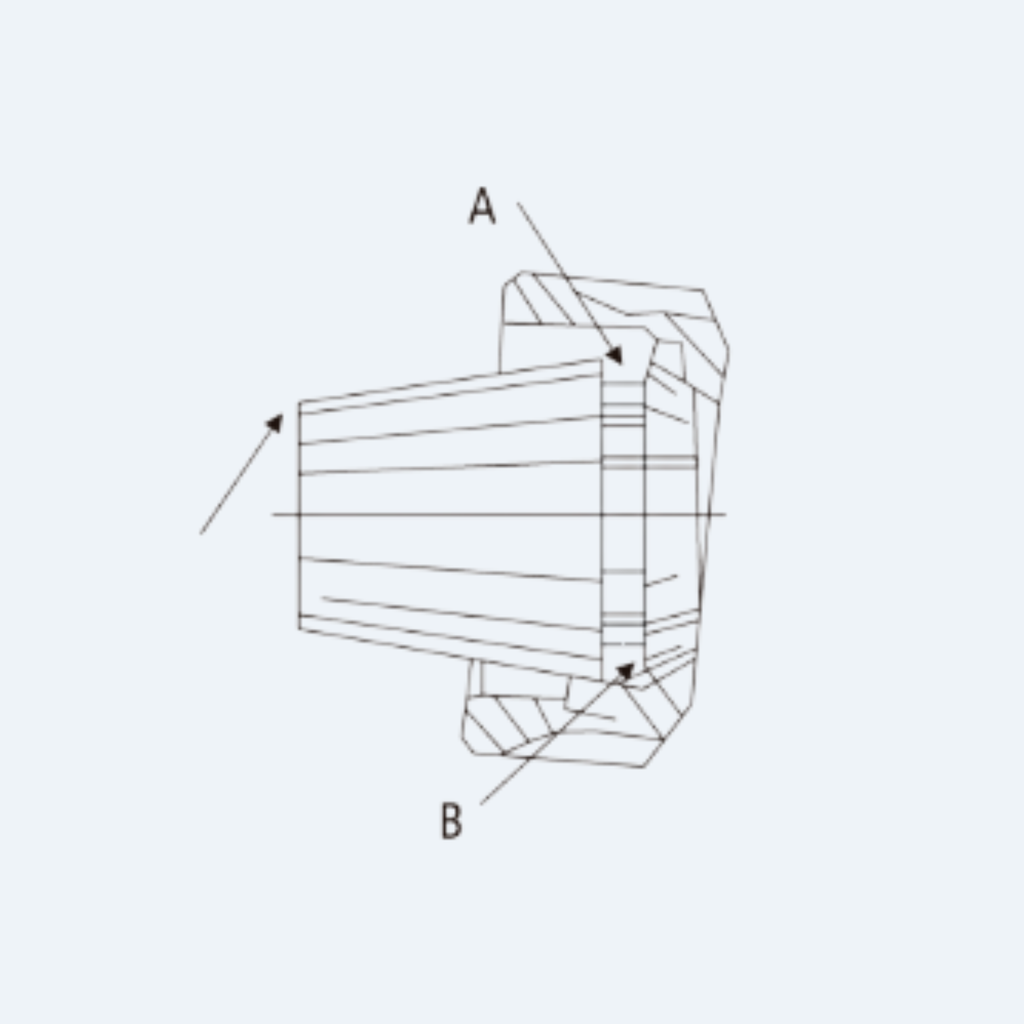

Instruções de Montagem
1. Encaixe primeiro a pinça dentro da porca ER16.
2. Gire/incline levemente a pinça até que o anel extrator da porca encaixe na ranhura da pinça.
3. Somente depois monte o conjunto porca + pinça no mandril.
4. Insira a ferramenta e realize o aperto adequado da porca.
Importante: nunca force na pinça uma haste com diâmetro superior à sua capacidade. Antes de cada troca de ferramenta, verifique se as roscas do mandril e da porca estão limpas e livres de cavacos.
