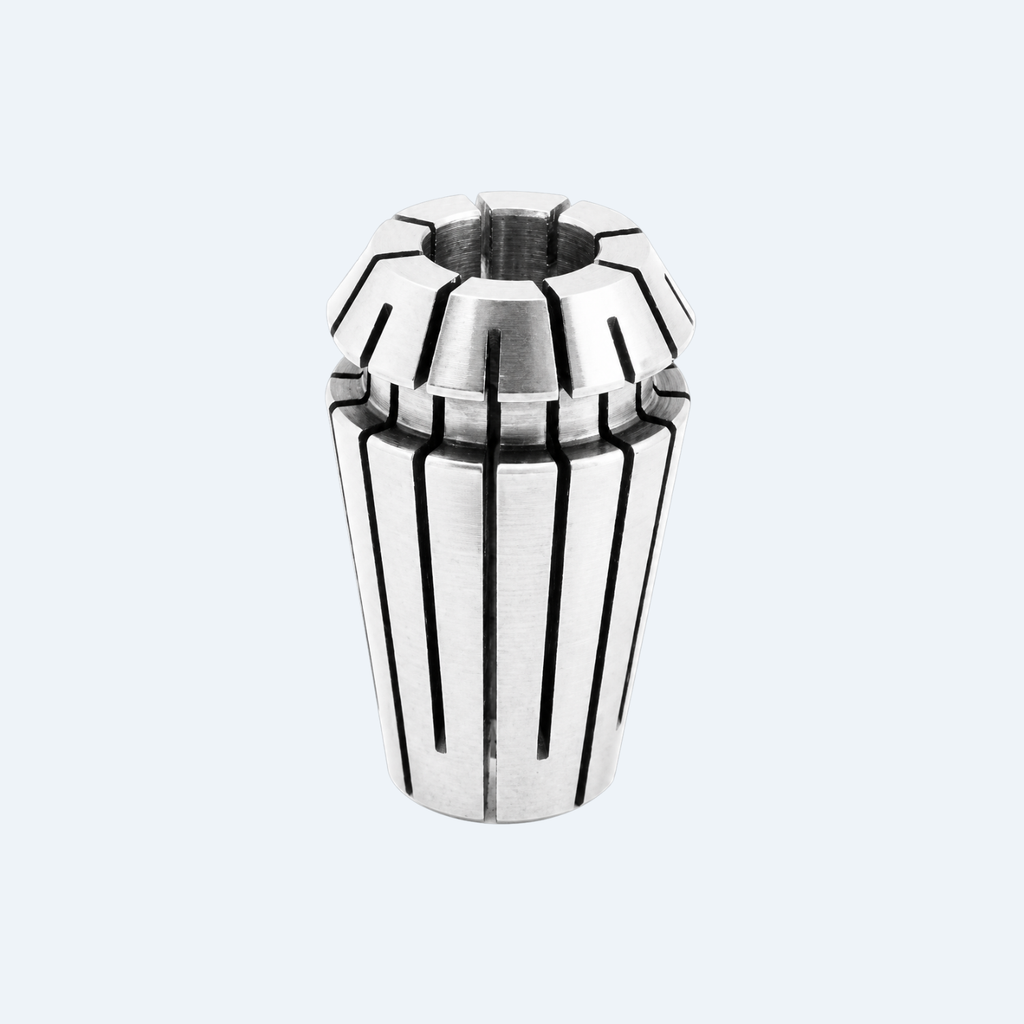

Pinça ER16 4mm BT Fixo – Fixação de Ferramentas

Características

• Pinça de fixação ER16
• Marca BT Fixo
• Diâmetro nominal: 4,00 mm
• Faixa de fixação: 3,50 a 4,00 mm
• Flexibilidade de fechamento: 0,50 mm
• Indicada para ferramentas com haste cilíndrica
• Compatível com mandris e porcas do sistema ER16
• Indicada para aplicações de usinagem, fresamento e furação
• Proporciona fixação segura e precisa da ferramenta

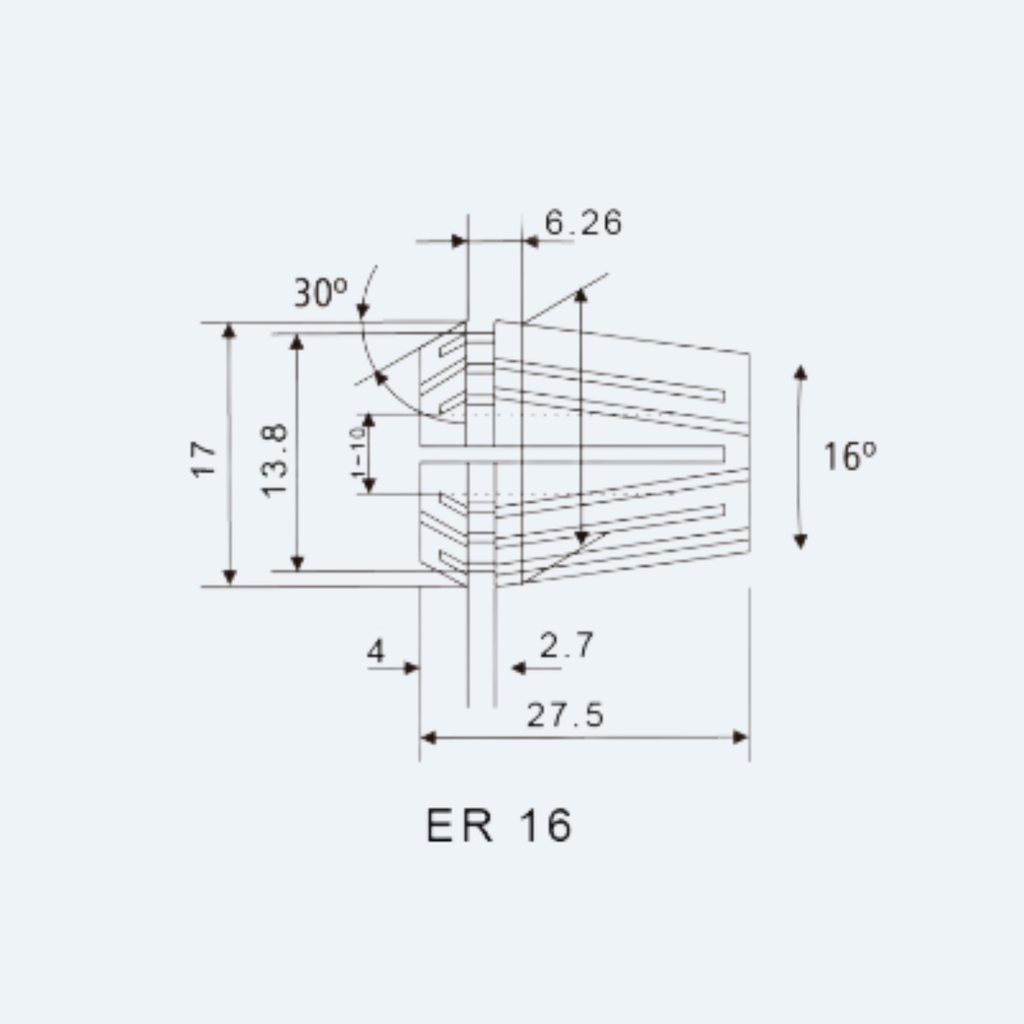

Especificações Técnicas

Aplicações

✔ Fixação de ferramentas com haste entre 3,50 e 4,00 mm

✔ Brocas, fresas, escareadores e outras ferramentas de haste cilíndrica

✔ Utilização em mandris porta-pinça ER16

✔ Centros de usinagem, fresadoras, routers CNC e outras máquinas compatíveis com sistema ER16

Instruções de Montagem

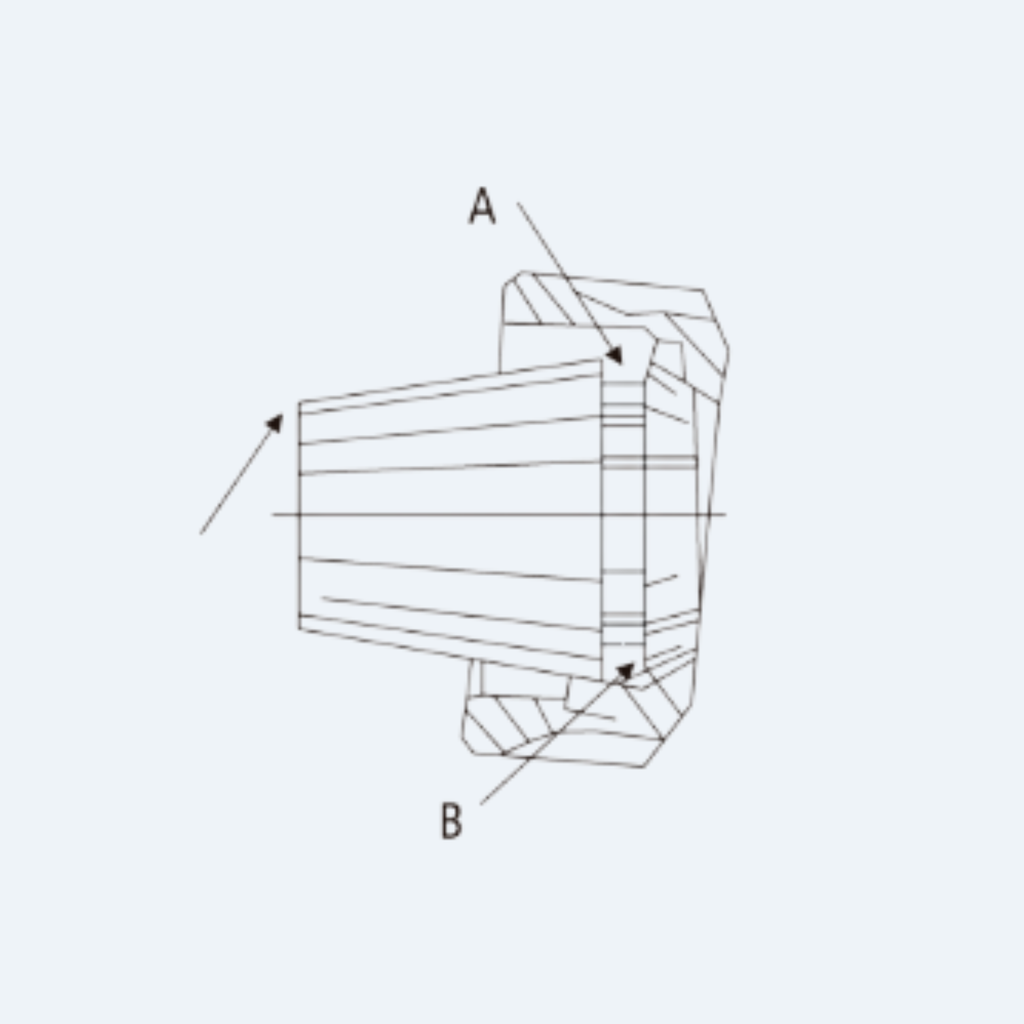

1. Coloque primeiro a pinça dentro da porca.

2. Posicione a pinça até que o anel/espiral extrator da porca encaixe corretamente na ranhura da pinça.

3. Somente depois rosqueie o conjunto pinça + porca no mandril.

4. Insira a ferramenta e realize o aperto adequado.

Importante: nunca utilize a pinça para fixar uma ferramenta com diâmetro superior ao diâmetro nominal da pinça. Antes de cada troca de ferramenta, certifique-se de que as roscas do mandril e da porca estejam limpas e livres de cavacos ou resíduos.
